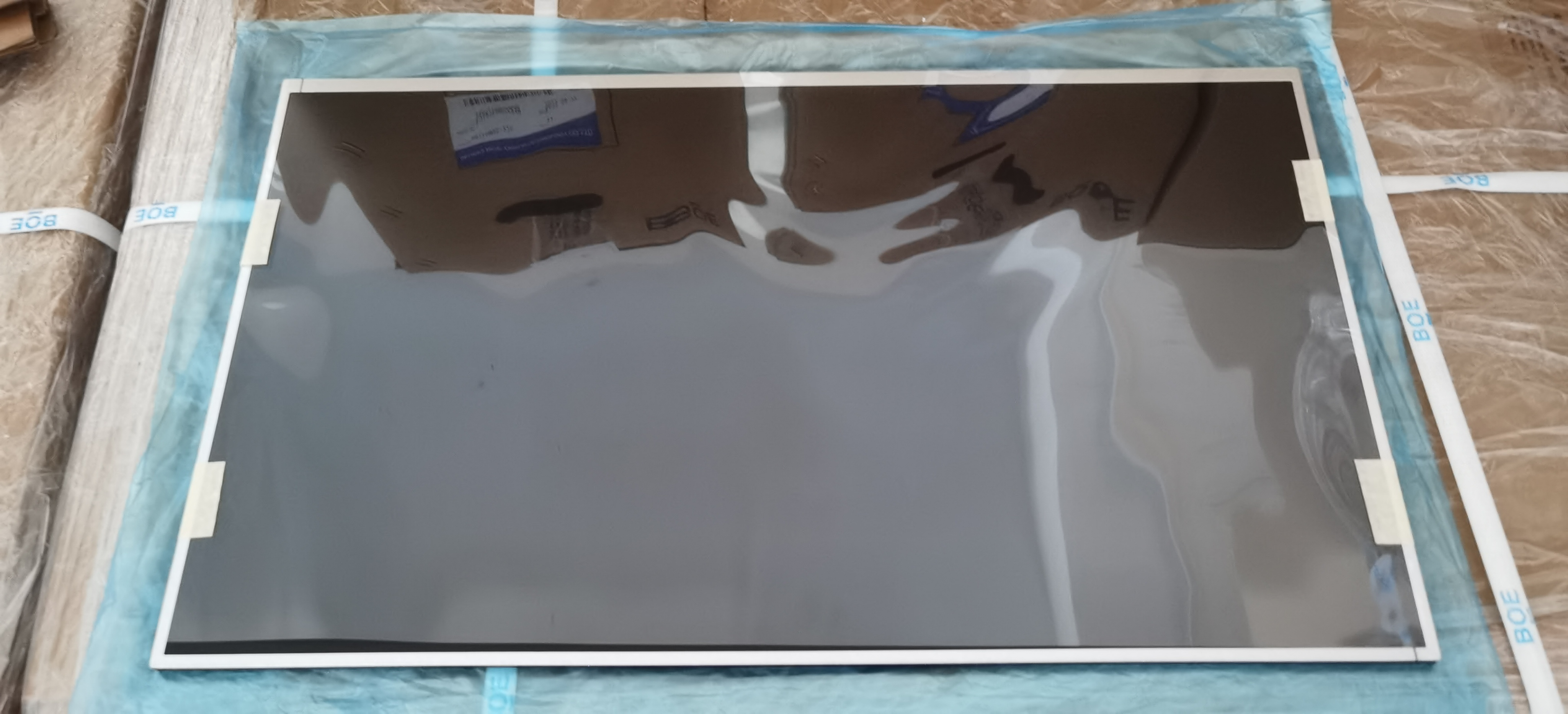

友达27寸LED液晶屏M270HVN02.0规格书
  • 品牌:友达AUO
  • 尺寸:27寸友达
  • 型号:M270HVN02.0
  • 分辨率:1920×1080
  • 视觉:89/89/89/89
  • 对比度:3000:1
  • 亮度:300 cd/m²
  • 接口:30 pins
  • 操作温度:0 ~ 50 °C ; 存储温度: -20 ~ 60 °C
  • 寿命:30K小时 , 无驱动
  • 类型:WLED

M270HVN02.0 (别名: 97.27M06.000/00A/00B/0BB)是友达 (AUO)推出的一款27.0英寸a-Si TFT-LCD液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。此产品工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。它的典型特征屏库总结为: 白光LED背光,端子倒装,表面雾面, 97.27M06.00B ES7.0 19.53W; 97.27M06.0BB ES8.0 16.65W。基于它的特征屏库推荐此型号应用于电脑显示器。根据屏库掌握的情报此产品于2012年Q4量产,当前生产状态为量产中。目前此型号在屏库上有50条现货信息、45家供应商信息,属于目前屏库市场交易的主力型号产品。屏库于2012年12月13日对此型号首次建立参数,并于2019年11月26日对参数进行了最后更新。作为一款AMVA,常黑显示,透射式液晶模组产品,M270HVN02.0可以提供300 cd/m²的显示亮度 3000:1的透射对比度,以及89/89/89/89 (Typ.)(CR≥10)(左/右/上/下)的可视角度,最佳观看角度为全视角,它的响应时间为7/5 (Typ.)(Tr/Td) ms。由于每个像素点采用了8-bit灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了WLED发光的侧入式光源(底部),光源的使用寿命为30K小时,不含背光驱动。M270HVN02.0采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。屏库上标注的生产状态仅供参考,不应作为用户的决策依据。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入,已尽力减少错误,但不能保证参数的完全正确。请以规格书为准!如果开发新产品想采用此液晶模组,关于M270HVN02.0的最新的生产状态信息和技术信息,屏库®建议您咨询友达 (AUO)。

M270HVN02.0 基本参数

制造商(Productor) 友达/AUO
产品型号(MODEL) M270HVN02.0
屏尺寸(Size) 27"
分辨率(Resolution) 1920×1080
分辨率简称(Resolution Name) FHD
显示比例(Display scale) 16:9
像素排列(Pixel Arrangement) RGB垂直条状
点距(Pixel Pitch) 0.10375×0.31125 mm
产品组成(Panel Composition) 液晶屏,
面板类型(Technology) a-Si TFT-LCD
主要用途(Applications) 【电脑显示器】,
显著特征(Panel Features) 【广色域】, 【白光LED】, 【雾面】, 【广视角】,

M270HVN02.0光电参数

显示模式(Display mode) AMVA+,常黑显示,透射式
亮度(Luminance) 300 nits
对比度(Contrast Ratio) 3000:1
颜色(Color) 16.7M
色彩饱和度(Color Saturation) 72%NTSC(CIE1931)
响应时间(Response) 7/5 (Tr/Td) ms
可视角度(Viewing Angle) 89/89/89/89(上/下/左/右)
最佳视角(The Best View) 上下左右对称
白场色度(White Field Chroma) X:0.313; Y:0.329
白场变动(White Field Dynamic) 1.25 (9 points)
扫描频率(Scanning Frequency) 60Hz
反转扫描(Reverse Scan) No
信号类型大类(The kind of Singnal) LVDS
接口类型(Interface) LVDS
信号接口定义(Singnal Interface Definition) BLE-6PINS-CCAACC
驱屏电压(Drive-screen voltage) 5.0V
面板输入电流(Input Current) 1.02A
信号接口类型(Kind of Singnal Interface) 端子
信号接口品牌(Brand of Singnal Interface) E&T
信号接口型号(Model of Singnal Interface) AL230F-A0G1D-P
信号接口脚距(Pitch of Singnal Interface) 1 mm
信号接口脚数(Pin of Singnal Interface) 6 pins

M270HVN02.0结构参数

工作温度(Operation Temperature) 0 °C ~ 50 °C
存储温度(Storage Temperature) -20°C ~ 60°C
表面处理(Surface Technology) 雾面,Hard coating (3H)
显示区域(Active Area) 597.6×336.15 mm
可视区域(Display Area) 601.6×340.15
外形尺寸(Outline) 613.60× 356.85×7.20 mm
触摸屏(Touch Panel)
灯管位置(Lamp Position) 侧入式光源(底部)
背光类型(Backlight) WLED
灯管数量(Lamp Number) 15S4P pcs
灯管形状(Lamp Shape) 4串
背光寿命(Life Time of Lamp) 30K Hours
单一灯管电压(Voltage of Lamp) 49.5V
单一灯管电流(Current of Lamp) 110mA
内置灯管驱动器(Driver of Backlight)
背光接口类型(Kind of Backlight Interface) 端子
背光接口品牌(Brand of Backlight Interface) E&T
背光接口型号(Model of Backlight Interface) 3707K-S06N-21R
背光接口数量(Quantity of Backlight Interface) 1 pcs
背光接口脚距(Pitch of Backlight Interface) 1.0 mm mm
背光接口定义(Backlight Interface Define ) BLE-6PINS-CCAACC

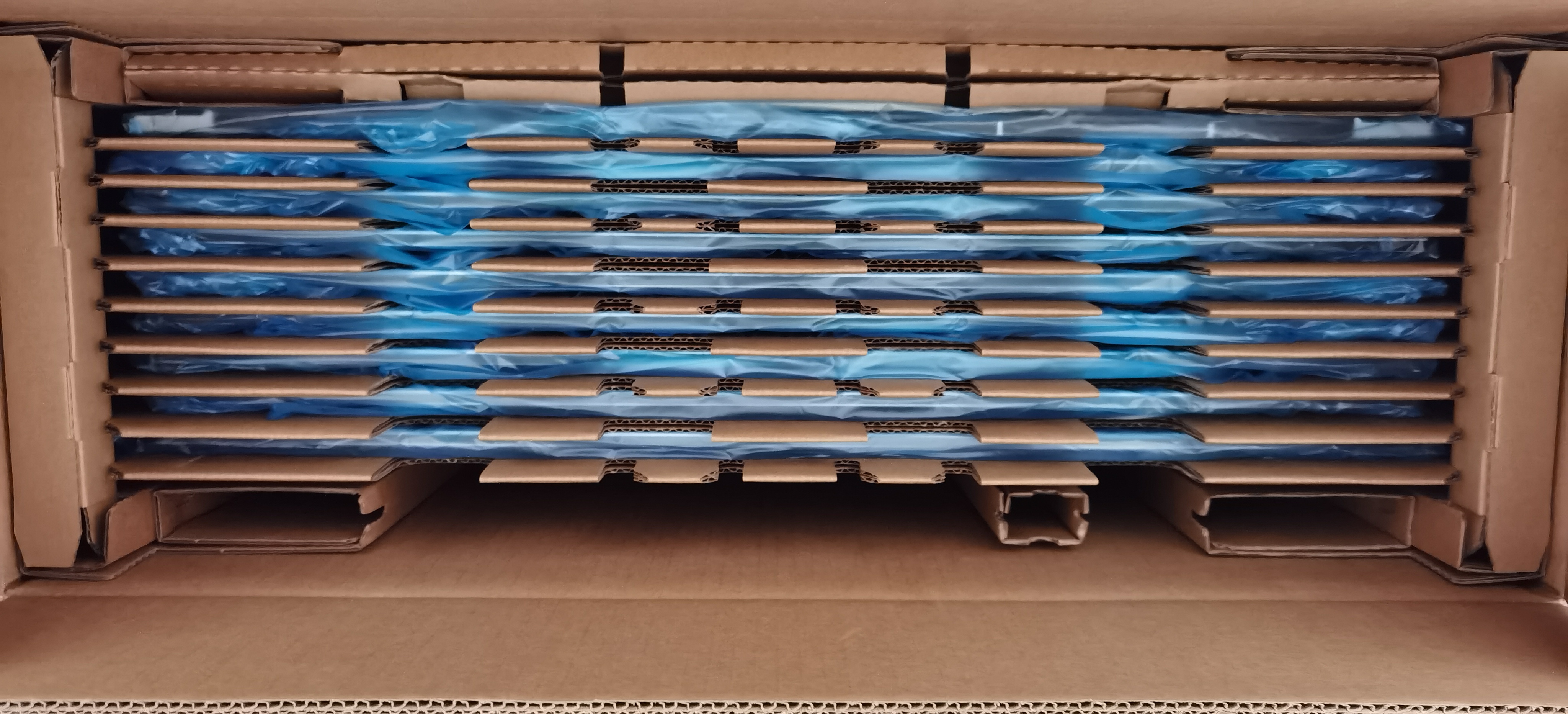

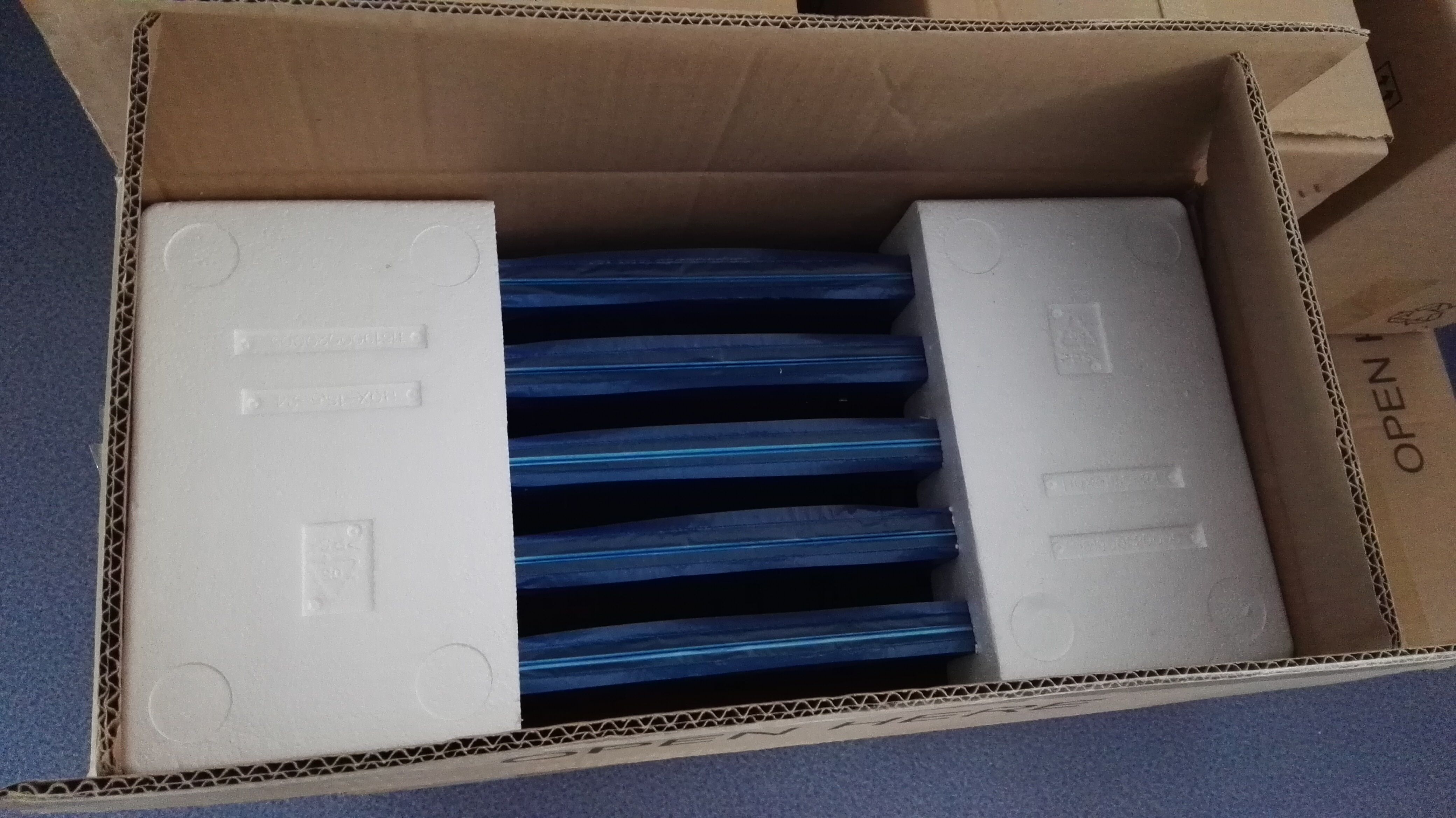

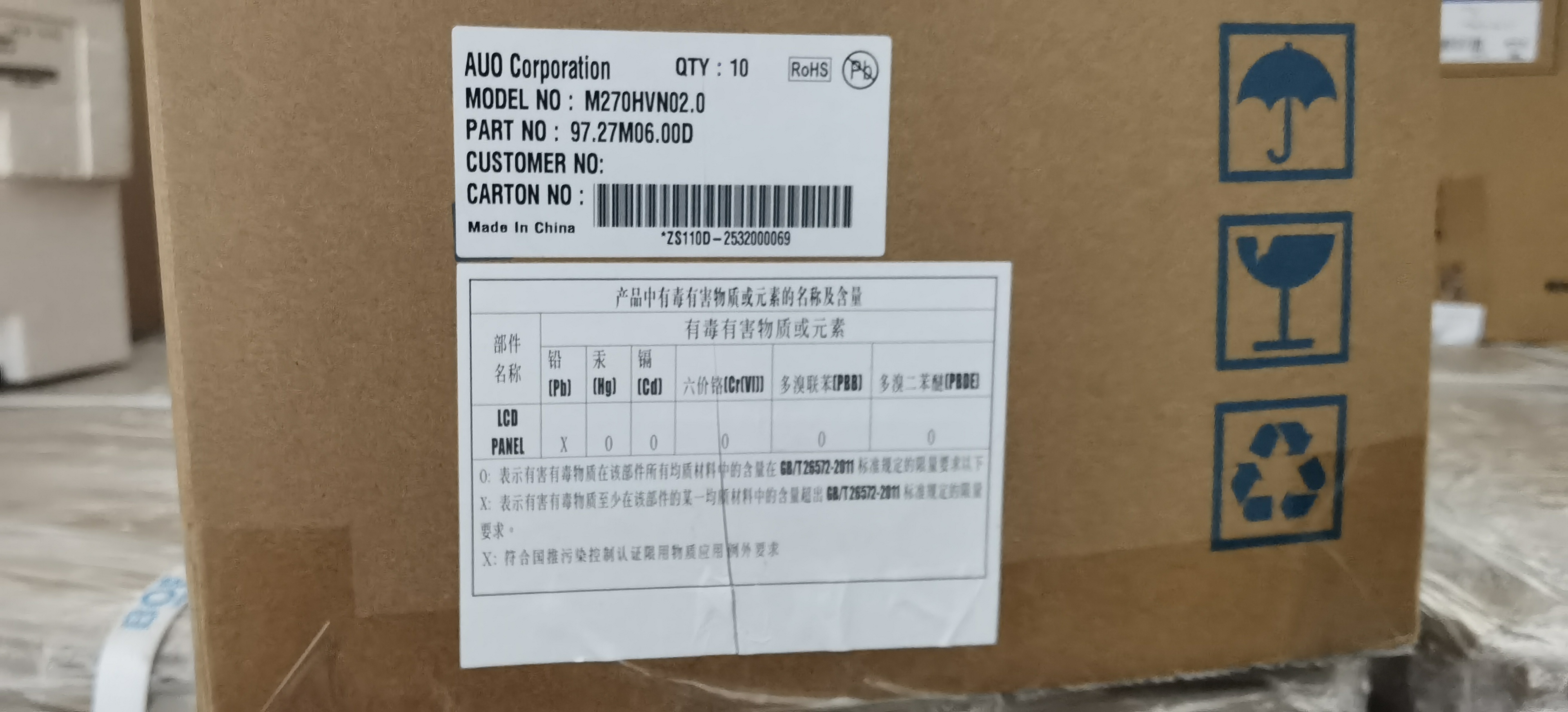

M270HVN02.0包装及生产状态

每箱数量(Quantity Per Box) 9 pcs
包装箱尺寸(Size of the Box) 720×264×460 mm (长×宽×高)
包装箱毛重(G.W. of the Box) 25.39 Kg
