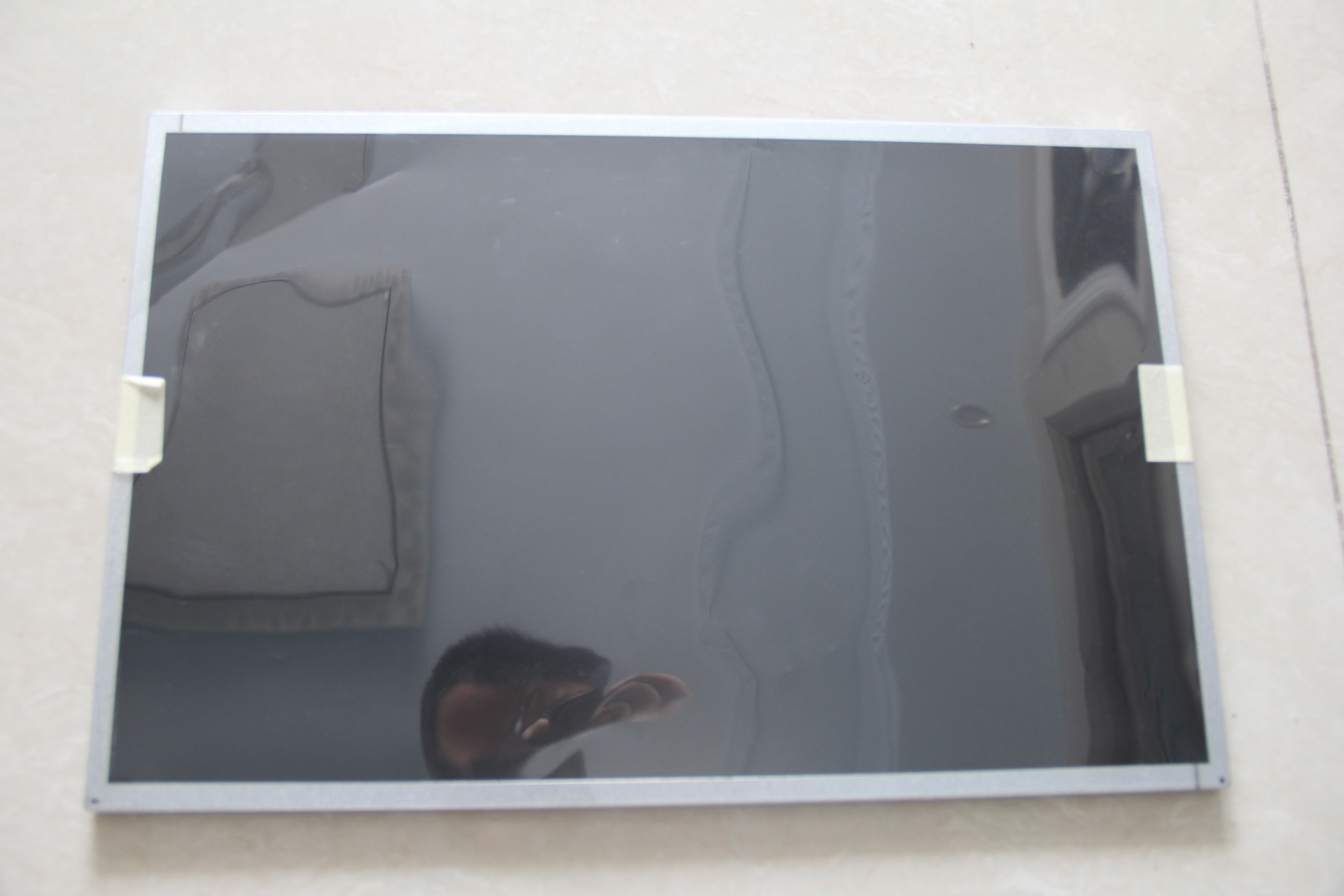

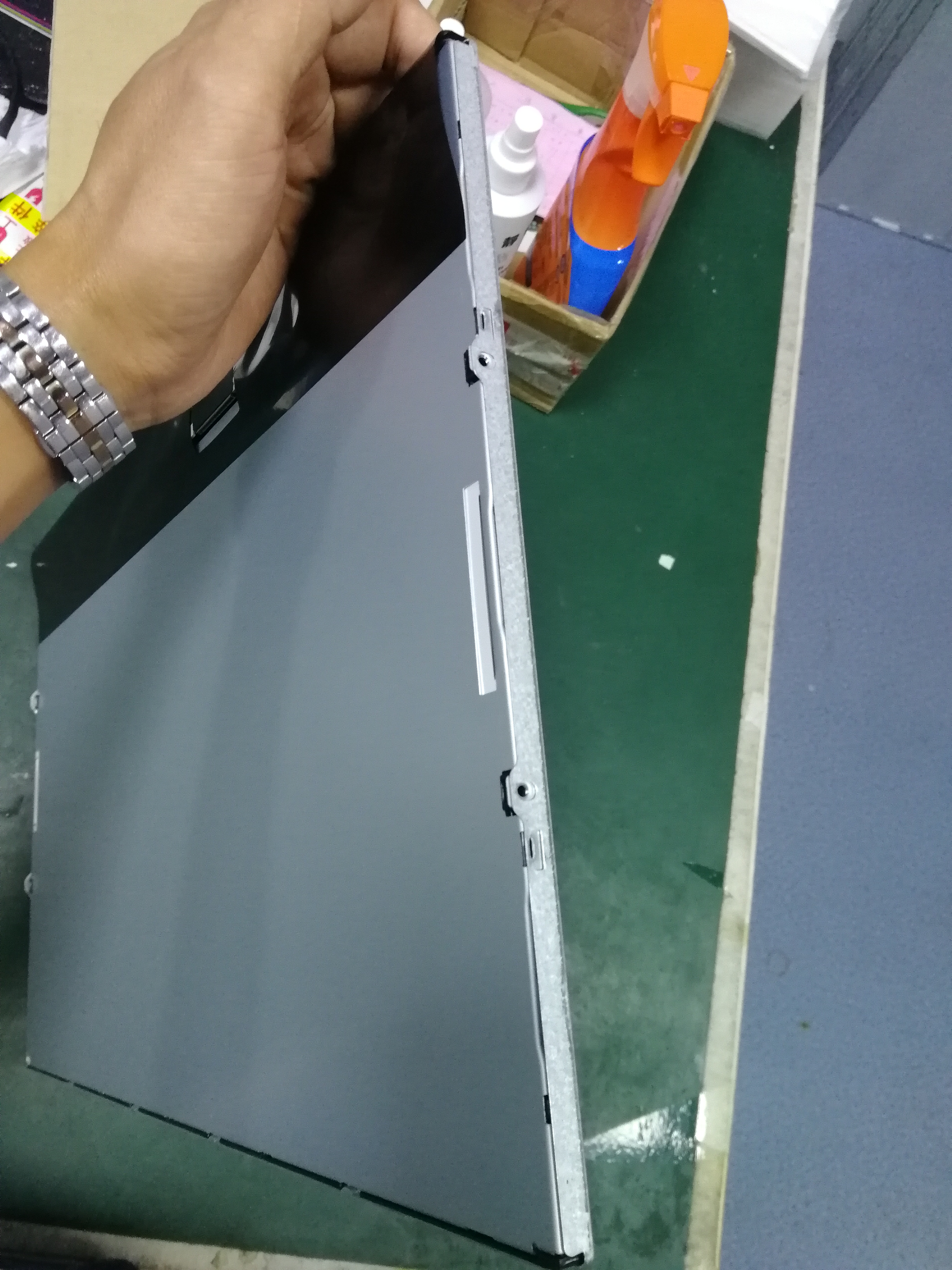

友达19寸宽LED液晶屏M190PW01 V8规格书
  • Brand:友达AUO
  • Size:19寸宽屏
  • Model:M190PW01 V8
  • Resolution:1440×900
  • Vision:85/85/80/80
  • Contrast:1000:1
  • brightness:250cd/m²
  • interface:30 pins
  • Operating temperature:0 °C ~ 50 °C存储温度: -20 ~ 60 °C
  • life:30K Hours
  • Types of:13S4P WLED

19宽:原装和组装

 M190PW01 V8 (别名: M190PW01 V.8)是友达光电股份有限公司 (友达,AUO) 推出的一款采用a-Si TFT-LCD技术的19.0吋液晶模组产品,它装配有WLED背光,无背光驱动,无触摸。作为一款TN,常白显示,透射式液晶模组产品,M190PW01 V8可以提供250 cd/m²的显示亮度 1000:1的透射对比度,以及85/85/80/80 (Typ.)(CR≥10)(L/R/U/D)的可视角度,它的响应时间为3.6/1.4 (Typ.)(Tr/Td) ms。由于每个像素点采用了6-bit + Hi-FRC灰阶信号,此产品可以显示16.7M颜色,其显示的色彩饱和度也达到了72% (NTSC)。背光方面此产品采用了13S4P WLED发光的侧入式光源(底部),光源的使用寿命为30K小时,不含背光驱动。M190PW01 V8采用了LVDS (2 ch, 8-bit)信号接口,总共30 pins,采用端子连接,驱屏电压为5.0V (Typ.)。它的典型垂直刷新率Fv为60Hz。如果开发新产品想采用M190PW01 V8液晶模组,屏库®建议您向友达 (AUO)或其代理商了解关于M190PW01 V8的最新的生产状态信息和技术信息。屏库®上所显示的面板参数均由屏库电子工程师依据规格书录入,已尽力减少错误,但不能保证参数的完全正确。请以规格书为准!根据屏库掌握的情报此产品于2011年Q1量产,于2019年Q1停产,当前生产状态为已停产。目前M190PW01 V8在屏库上有37条现货信息、37家供应商信息,属于目前屏库市场交易的主力型号产品。屏库于2013年04月10日对此型号首次建立参数,并于2019年08月06日对参数进行了最后更新。它的工作温度为 0 ~ 50°C,存储温度为 -20 ~ 60°C。基于它白光LED背光,端子正装,表面雾面, TCO 5.1 Compliance; PART NO.:97.19M09.800等特征,此型号推荐使用于电脑显示器等产品。

M190PW01-V8 基本参数

制造商(Productor)

友达/AUO
产品型号(MODEL) M190PW01-V8
屏尺寸(Size) 19.0"
分辨率(Resolution) 1440×900
分辨率简称(Resolution Name) WXGA+
显示比例(Display scale) 16:10
像素排列(Pixel Arrangement) RGB垂直条状
点距(Pixel Pitch) 0.0945×0.2835 mm
产品组成(Panel Composition) 液晶屏,
面板类型(Technology) a-Si TFT-LCD
主要用途(Applications) 【电脑显示器】,
显著特征(Panel Features) 【广色域】, 【白光LED】, 【雾面】, 【广视角】,

M190PW01-V8光电参数

显示模式(Display mode) TN,常白显示,透射式
亮度(Luminance) 250 nits
对比度(Contrast Ratio) 1000:1
颜色(Color) 16.7M
色彩饱和度(Color Saturation) 72%NTSC(CIE1931)
响应时间(Response) 3.6/1.4 (Tr/Td) ms
可视角度(Viewing Angle) 80/80/85/85(上/下/左/右)
白场色度(White Field Chroma) X:0.313; Y:0.329
白场变动(White Field Dynamic) 1.25 (9 points)
扫描频率(Scanning Frequency) 60Hz
反转扫描(Reverse Scan) No
信号类型大类(The kind of Singnal) LVDS
接口类型(Interface) LVDS
信号接口定义(Singnal Interface Definition) BLE-6PINS-CCAACC
驱屏电压(Drive-screen voltage) 5.0V
面板输入电流(Input Current) 0.9A
信号接口类型(Kind of Singnal Interface) 端子
信号接口品牌(Brand of Singnal Interface) E&T
信号接口型号(Model of Singnal Interface) FI-XPB30SRL-HF11
信号接口脚距(Pitch of Singnal Interface) 1 mm
信号接口脚数(Pin of Singnal Interface) 6 pins

M190PW01-V8结构参数

工作温度(Operation Temperature) 0 °C ~ 50 °C
存储温度(Storage Temperature) -20°C ~ 60°C
表面处理(Surface Technology) 雾面,Hard coating (3H)
显示区域(Active Area) 408.24×255.15 mm
可视区域(Display Area) 412.24×259.15
外形尺寸(Outline) 428.00× 278.00×7.70 mm
触摸屏(Touch Panel)
灯管位置(Lamp Position) 侧入式光源(底部)
背光类型(Backlight) WLED
灯管数量(Lamp Number) 13S4P pcs
灯管形状(Lamp Shape) 4串
背光寿命(Life Time of Lamp) 30K Hours
单一灯管电压(Voltage of Lamp) 44.2V
单一灯管电流(Current of Lamp) 60mA
内置灯管驱动器(Driver of Backlight)
背光接口类型(Kind of Backlight Interface) 端子
背光接口品牌(Brand of Backlight Interface) E&T
背光接口型号(Model of Backlight Interface) 3707K-Q06N-01
背光接口数量(Quantity of Backlight Interface) 1 pcs
背光接口脚距(Pitch of Backlight Interface) 1.0 mm mm
背光接口定义(Backlight Interface Define ) BLE-6PINS-CCAACC

M190PW01-V8包装及生产状态

每箱数量(Quantity Per Box) 8 pcs
包装箱尺寸(Size of the Box) 480×270×430 mm (长×宽×高)
包装箱毛重(G.W. of the Box) 14.35 Kg
